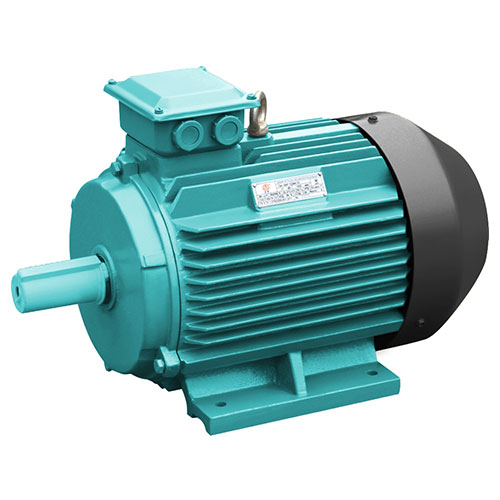

三相异步电机电流不平会有什么不良后果?

2022-04-18 10:35:50 点击数:0

  三相异步电机无论是在实验过程中,还是在使用过程中,电流偶尔的不均匀。为了防止不合格电机意外出厂,通常在绕组连接后测量DC电阻,并在检查实验时进行三相空载电流平衡实验。




  根据三相异步电机的运行原理,定子绕组每相和并联支路的匝数应相等,并符合设计规定;每个线圈按相数和极数沿铁芯圆周均匀分布,呈几何对称;短距离绕组的分散节距和极群的分布符合设计规则,尽可能增大基波磁势,减少谐波,磁动势的空间分散接近正弦波;导线截面满足控制铜损、保证效率和温升的要求。



  三相异步电动机通过施加空间相差120个TV点的三相对称定子绕组,同时施加相差120个相角的三相对称通信电压,可以产生等幅、等角速度的圆形旋转磁场,实现机电能量转换的作用。绕组匝数、线径、节距、并联回路数(或并联导线数)和连接方式对电机性能有决定性影响。如果三相绕组不对称或电源电压不对称,会产生椭圆旋转磁场,其瞬时振幅和角速度处于交替状态,即振幅大时角速度低,振幅小时角速度高。


  椭圆磁场可以分解成两个幅度不同方向相反的圆形旋转磁场,幅度较大的是正序磁场,转子跟随它向前旋转,完成电机的正常作用。而幅度较小的是反向磁场,对电机有一系列负面影响:


  1.定子三相电流不对称,电流较大的一相温升较高;造成额外的转子铜损、铁损、杂散损耗,导致电机效率降低;


  2.逆序转矩与正序转矩相反,导致大转矩、小转矩、起动转矩下降;它表现出异常的电磁噪声和振动。


  三相电流平衡实验的目的是监测绕组生产是否满足上述要求,并检查绕组三相的对称性,防止电机三相空载电流不平衡。绕组电抗与匝数的平方成正比,绕组电阻与第一个匝数的平方成正比。三相电流平衡实验比DC电阻测量更容易发现匝数误差。小型电机单层绕组的线圈节距和连接规律不像双层绕组那样简单常见,三相电流平衡实验中可以发现插入误差。
